요구사항의 개념 및 특징
- 요구사항 : 소프트웨어가 어떤 문제를 해결하기 위해 제공하는 서비스에 대한 설명과 정상적으로 운영되는데 필요한 제약조건 등
- SW 개발이나 유지 보수 과정에서 필요한 기준과 근거를 제공
- 개발하려는 SW의 전반적인 내용 확인 가능
요구사항의 유형
기술하는 내용에 따라
- 기능 요구사항(Functional requirements) : 시스템이 무엇을 하는지, 어떤 기능을 하는지에 대한 사항
- 비기능 요구사항(Non-functional requirements) : 주로 품질이나 제약사항에 대한 사항
기술 관점과 대상의 범위에 따라
- 사용자 요구사항(User requirements) : 사용자 관점에서 본 시스템이 제공해야 할 사항
- 시스템 요구사항(System requirements) : 개발자 관점에서 본 시스템 전체가 사용자와 다른 시스템에 제공해야 할 사항
요구사항 개발 프로세스
1. 도출 > 2. 분석 > 3. 명세 > 4. 확인
1.요구사항 도출(Requirement Elicitation, 요구사항 수집)
- 요구사항이 어디에 있고 어떻게 수집할 것인지 식별, 이해하는 과정
- 이해관계자가 식별됨
- 소프트웨어 개발 생명 주기동안 지속적으로 반복
- 요구사항 도출 주요기법 : 인터뷰, 설문, 브레인스토밍, 워크샵, 프로토타이핑 유승케이스 등
2. 요구사항 분석(Requirement Analysis)
- 요구사항 중 내용 중복, 상충되는 요구사항, 명확하지 않거나 모호한 부분 등을 걸러내기 위한 과정
- 사용자 요구사항의 타당성 조사, 비용과 일정에 대한 제약을 설정
3. 요구사항 명세(Requirement specification)
- 요구사항을 체계적으로 분석한 후 문서화 하는 것
- 기능 요구사항은 빠짐없이 완전하고 명확하게, 비기능은 팔요한것만 작성 사용자가 이해하기 쉬우며 개발자가 효과적으로 설계하도록 작성
- 설계 과정에서 잘못될 경우 요구사항 정의서에서 추적할 수 있어야 함
4 요구사항 확인(Requirement validation, 요구사항 검즘)
- 자원 할당 전에 요구사항 명세서가 완전하게 작성되었는지 검토
- 일반적으로 요구사항 관리 도구를 통해 문서들에 대한 형상관리 수행
*형상 : SW 개발 단계의 각 과정에서 만들어지는 프로그램, 프로그램을 설명하는 문서, 데이터 등
*형상관리 : SW 개발 과정에서 만들어지는 형상들의 변경 사항을 관리하는 일련의 활동
요구사항 분류
- 기능적 / 비기능적
- 하나 이상의 상위 요구사항에서 유도된것 / 이해관계자나 다른 원천으로 부터 직접발생
- 제품에 관한 것 / 개발 과정에 관한 것
- 우선순위에 따라
- SW에 미치는 영향의 범위에 따라
- 소프트웨어 생명 주기 동안에 변경될 가능성 여부에 따라
개념 모델링(Conceptual Modeling)
- 현실 세계의 상황을 단순화하여 개념적으로 표현(모델)하는 과정
- 모델링은 SW 요구사항 분석의 핵심
- 개체(Entity)들과 그들 간의 관계 및 종속성 반영
- 주로 UML을 사용하여 표기
요구사항 할당(Requirement Allocation)
- 요구사항을 만족시키기 위한 구성 요소를 식별하는 것
요구사항 협성(Requirement Negotiation)
- 요구사항이 서로 충돌될 경우 이를 해결하는 과정
- 요구사항이 서로 충돌된다면 우선순위를 부여하고 그외는 적잘한 기준점을 찾아 해결
정형분석(Formal Analysis)
- 구문과 의미를 갖는 정형화된 언어를 이용해 요구사항을 수학적 기호로 표현 한 후 이를 분석하는 과정
- 요구사항 분석의 마지막 단계에서 이루어짐
요구사항 확인 기법
- 문서화된 요구사항 관련 내용을 확인하고 검증하는 방법
1. 요구사항 검토 2. 프로토 타이핑, 3. 모델 검증 , 4. 인수테스트 등
1. 요구사항 검토(Requirement Reviews)
- 문서화된 요구사항을 훑어보면서 확인하는 것
- 검토자 그룹에는 고객 대표자가 반드시 포함
- 시스템 정의서 시스템 사양서, 소프트웨어 요구사항 명세서 등
2. 프로토타이핑(Prototyping)
- 프로토타입을 만든 후 개발이 진행되는 동안 도출되는 요구사항을 반영하면서 지속적으로 프로토타입을 재작성 하는 과정
- 소프트웨어 엔지니어의 해석이 맞는지 확인하기 위한 수단으로 주로 사용
장점 : 빠르게 제작하고 반복되는 제작을 통해 발전될 결과물을 얻거나 변동 가능한 요구사항들이 감소, 완성 전에 문제점에 대한 식별과 피드백이 가능, 이해하기 쉬움
단점 : 프로토 ㅏ입에만 집중될 수 있음, 지속적이고 반복적인 프로토타입의 개선으로 인한 비용 부담
3. 모델 검증(Model Verification)
- 요구사항 분석 단계에서 개발된 모델이 요구사항을 충족시키는지 검증하는 것
- 객체 모델의 경우 의사소통 경로를 검증하기 위해 정적 분석을 수행하는 것이 유용
4. 인수테스트(Acceptance Tests)
- 사용자가 실제로 사용될 환경에 요구사항들이 모두 충족되는지(사용자 입장에서 확인하는 과정)
종류 : 사용자 인수 테스트, 운영상의 인수 테스트. 계약 인수테스트, 규정 인수 테스트, 알파 검사, 베타 검사
UML (Unified Modeling Language)
- 시스템 개발 과정에서 시스템 개발자와 고객 또는 개발자 상호간의 의사소통이 원활하게 이루어지도록 표준화한 대표적인 객체지향 모델링 언어
- 6개의 구조 다이어그램(시스템 구조를 표현) + 7개의 행위 다이어그램(시스템 동작을 표현) 작성가능
- 구성요소 : 사물, 관계, 다이어그램 등
사물(Things)
사물 | - 모델을 구성하는 가장 중요한 기본요소 - 관계가 형성될 수 있는 대상 |
구조사물 | - 시스템의 개념적, 물리적 요소를 표현 - 클래스, 유스케이스, 컴포넌트, 노드 등 |
행동사물 | - 시간과 공간에 따른 요소들의 행위를 표현 - 상호작용, 상태 머신 등 |
그룹사물 | - 요소들을 그룹으로 묶어서 표현 - 패키지 |
주해 사물 | - 부가적인 설명이나 제약조건 등을 표현 - 노트 |
관계(Relationships)
- 사물과 사물 사이의 연관성을 표현하는 것
1. 연관 관계, 2. 집합 관계, 3. 포함 관계, 4. 일반화 관계, 5. 의존관계, 6 실체화 관계 등

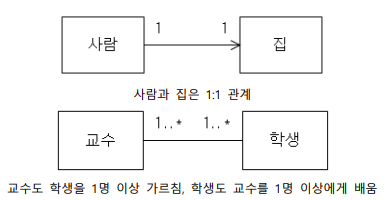

1. 연관(Association)관계
- 2개 이상의 사물이 서로 관련되어 있음
- 사물간 실선으로 연결, 화살표로 방향성 표현 (양방향 관계의 경우 화살표 생략)

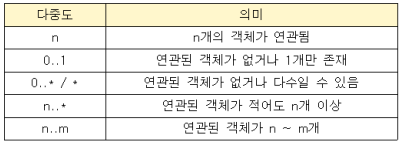

- 다중도(연관에 참여하는 객체의 개수)를 선위에 표기


2. 집합(Aggregation) 관계
- 하나의 사물이 다른 사물에 포함되어 있는 관계
- 포함 하는 쪽과 포함되는 쪽은 서로 독립적
- 부분(포함되는 쪽)에서 전체(포함하는 쪽)으로 빈 마름모 연결

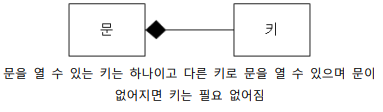

3. 포함(Composition) 관계
- 집합 관계의 특수한 형태로, 전체(포함하는 사물)의 변화가 부분(포함되는 사물)에게 영향을 미치는 관계
- 전체와 부분은 서로 독립될 수 없고 생명주기를 함께함
- 부분에서 전체로 속이 채워진 마름모를 연결

4. 일반화(Generalization) 관계
- 하나의 사물이 다른 사물에 비해 더 일반적인지 구체적인지를 표현
- 일반적인 개념을 상위(부모), 구체적인 개념을 하위(자식)라고 일컬음
- 하위 사물에서 상위 사물로 빈 화살표 연결

5. 의존(Dependency)관계
- 서로 연관은 있으나 필요에 의해 서로에게 영향을 주는 짧은 시간 동안만 연관을 유지하는 관계
- 영향을 주는 사물이 영향을 받는 사물쪽으로 점선 화살표

6. 실체화(Realization) 관계
- 사물이 할 수 있거나 해야 하는 기능(행위, 인터페이스)으로 서로를 그룹화할 수 있는 관계를 표현
- 사물에서 기능 쪽으로 속이 빈 점선 화살표

다이어그램(Diagram)
- 사물과 관계를 도형으로 표현한 것
- 시스템을 가시화한 뷰(View)를 제공함으로써 의사소통에 도움
- 주로 정적 모델링은 구조적 다이어그램, 동적 모델링은 행위 다이어그램을 사용
구조적(Structural) 다이어그램 종류
클래스 다이어그램 | 시스템을 구성하는 클래스들 사이의 관계 및 속성을 표현 |
객체 다이어그램 | 시스템 실행 중 어느 순간의 객체와 관계를 포착해서 보여줌 |
컴포넌트 다이어그램 | 컴포넌트 간의 관계나 인터페이스를 표현 |
배치 다이어그램 | 시스템의 물리적 요소(결과물, 프로세스, 컴포넌트) 구조 표현 |
복합체 구조 다이어그램 | 복합 구조의 클래스나 컴포넌트 내부 구조를 표현 |
패키지 다이어그램 | 모델 요소(유스케이스, 클래스등)들을 그룹화한 패키지들과 그들의 관계를 표현 |
행위(Behavioral) 다이어그램 종류
유스케이스 다이어그램 | 사용자 관점에서 시스템행위를 표현 |
시퀀스 다이어그램 | 시스템이나 객체 사이의 상호 작용 표현 |
커뮤니케이션(통신) 다이어그램 | 상호작용 + 객체들간의 연관까지 표현 |
상태 다이어그램 | 객체의 상태 변화를 표현 |
활동 다이어그램 | 어떤 기능을 수행하는지 객체의 처리 로직이나 조건에 따른 처리의 흐름을 순서에 따라 표현 |
상호작용 개요 다이어그램 | 상호작용 다이어그램간의 제어 흐름을 표현 |
타이밍 다이어그램 | 개게 상태 변화와 시간 제약을 명시적으로 표현 |
